CY系列轴向柱塞泵的结构原理详解
发布时间:2019-10-23
CY系列泵由主泵和变量机构两部分组成。主泵是不变的,可以为定量,也可以为变量,而变量机构则因变量型式而异。变量机构有手动变量机构、伺服变量机构、压力补偿变量机构等,这些变量机构与轴向柱塞泵的泵体部分组合就成为各种不同变量方式的轴向柱塞泵。

CY系列轴向柱塞泵是我国自行设计制造的系列泵。CY系列泵由主泵和变量机构两部分组成。主泵是不变的,可以为定量,也可以为变量,而变量机构则因变量型式而异。变量机构有手动变量机构、伺服变量机构、压力补偿变量机构等,这些变量机构与轴向柱塞泵的泵体部分组合就成为各种不同变量方式的轴向柱塞泵。分别用MCY、SCY、CCY、YCY作为型号标志。
  1.主泵结构

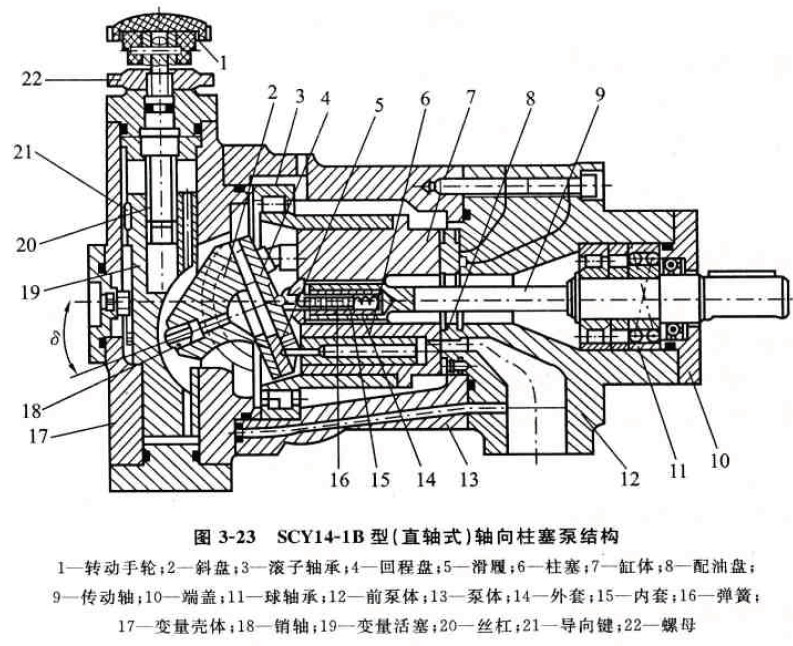

  图3-23所示为CY系列直轴式轴向柱塞泵的典型结构。主要由斜盘2、柱塞6、缸体7、配油盘8、传动轴9、滑履5、回程盘4、泵体13及前泵体12等组成。柱塞的球状头部装在滑履5内,以缸体作为支承的弹簧16通过钢球推压回程盘4,回程盘、柱塞和滑履一同转动。在排油过程中借助斜盘2推动柱塞作轴向运动,在吸油时依靠回程盘、钢球和弹簧组成的回程装置将滑履紧紧压在斜盘表面上滑动,弹簧16安装在内套15和外套14中,一般称之为回程弹簧.这样的泵具有自吸能力。在滑履与斜盘相接触的部分有一油室,它通过柱塞中间的小孔与缸体中的工作腔相连,压力油进入油室后在滑履与斜盘的接触面间形成了一层油膜,起着静压支承的作用,使滑履作用在斜盘上的力大大减小,因而磨损也减小。传动轴9 通过左边的花键带动缸体7旋转,由于滑履5贴紧在斜盘表面上,柱塞在随缸体旋转的同时在缸体中作往复运动。缸体中柱塞底部的密封工作容积是通过配油盘8与泵的进出口相通的。随着传动轴的转动,液压泵就连续地吸油和压油。

  2.变量机构
  若要改变轴向柱塞泵的输出流量.只要改变斜盘的倾角,即可改变轴向柱塞泵的排
遗和输出流量。如罔3-23所示为手动变量机构,即SCY14一IB型(直轴式)轴向柱塞泵的手动变量机构。转动手轮1,使丝杠20转动,带动变量活塞19作轴向移动。因导向键21 的作用,变量活塞只能作轴向移动,不能转动。通过铕轴18使斜盘2绕变量壳体17上的圆弧导轨面的中心(即钢球中心)旋转。从而使斜盘倾角改变,达到变量的目的。当流量达到要求时,可用锁紧蟝母22锁紧。这种变量机构结构简单,伹操作不轻便,且不能在工作过程中变量。
轴向柱塞泵除了有手动变量机构外,还有手动伺服变量机构、压力补偿变量机构、电动变量机构、恒压变量机构、恒流量变量机构等,这些变量机构与轴向柱塞泵的泵体部分组合就成为各种不同变量方式的轴向柱塞泵

  3.配流盘

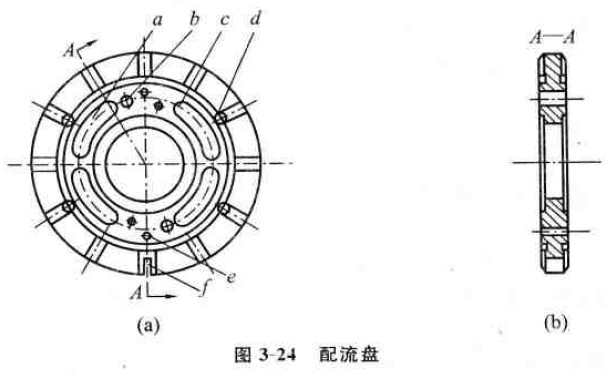

  如图3-24所示为配流盘的结构。a为压油腰形槽,c为吸油腰形槽。外圏的环形槽d为卸荷槽,与吸油腔相通。两个密封区的通孔b作用是减小冲击、降低噪声。两个密封区的肓孔e作用是存储润滑油,防止缸体和配流盘之间出现干摩擦现象。配流盘上的缺口 ,厂是定位槽,通过钔和前泵体定位。
