MCY14-1B斜盘式定量柱塞泵/马达

产品中心 > 斜盘式定量柱塞泵/马达 > MCY14-1B斜盘式定量柱塞泵/马达

MCY14-1B斜盘式定量柱塞泵/马达

　　MCY14-1B定量轴向柱塞泵产品型号1.25M 2.5M 5M 10M 16M 25M 32M 40M 63M 80M 100M 108M 160M 250M 400MCY14-1B
结构原理概述
　　MCY14-1B定量轴向柱塞泵，其原理较为简单，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴，定心弹簧通过内套钢球、回程盘，将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时，柱塞同时作往复运动，完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上，起初始密封作用。滑靴和配油盘均采用了油压静力平衡，不但减少了泵的磨损，而且使泵具有很高压的容积效率和机械效率。

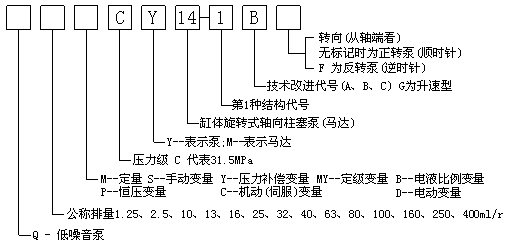

型号说明

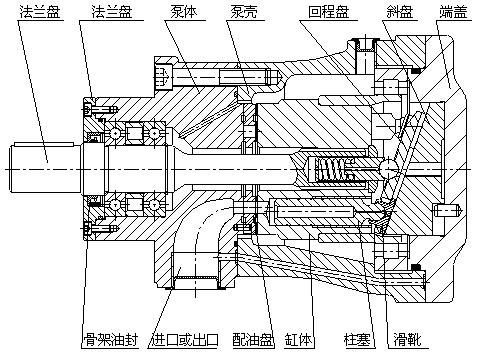

结构图

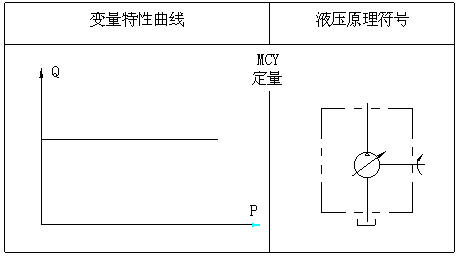

特性曲线

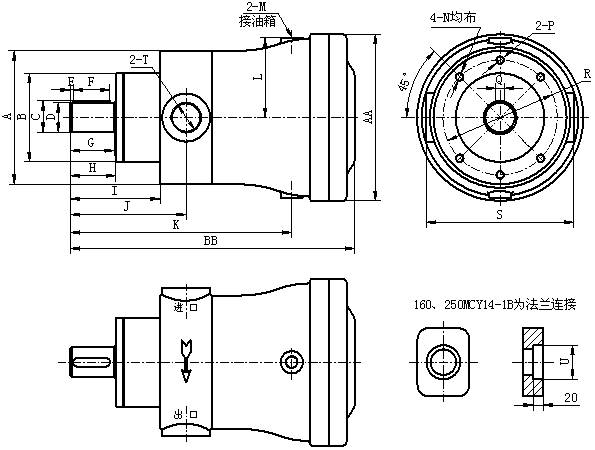

外形尺寸
